Terminal a Compresión Corto 10 mm
Marca: Electro Thina
Cumple normas IEC, ANSI y NTP. Respaldado por certificaciones internacionales.
Terminal a compresión de cobre estañado de barril corto, de 10 a 300 mm², para conectar cables a pernos y barras.
Medidas disponibles
Acerca de Terminal a Compresión Corto 10 mm
El terminal a compresión de barril corto conecta el extremo de un cable de cobre a un perno o a una barra. Es un tubo de cobre estañado con un ojo plano: el cable entra por el tubo y se comprime con una prensa hidráulica. El barril corto es más compacto, ideal donde el espacio es reducido. Se ofrece en doce secciones, de 10 a 300 mm².
Para qué sirve
- Conectar cables de cobre a bornes de tableros y transformadores.
- Terminar cables de potencia con ojal.
- Armar conexiones a barras y a pernos.
- Hacer terminaciones de acometidas de gran sección.
Características principales
- Barril corto. Más compacto, para espacios reducidos.
- Cobre electrolítico estañado. Buena conductividad y resistencia a la corrosión.
- Doce secciones. De 10 a 300 mm².
- Con ojo plano. Se atornilla al borne; el agujero depende del perno.
Cuándo elegir el barril corto
El barril corto es compacto y sirve donde hay poco espacio. Donde el cable soporta esfuerzos o vibración, el barril largo da más superficie de compresión y mayor resistencia mecánica.
El agujero del ojo depende del perno del borne (M10, M12, M16...). Indique la sección del cable y el diámetro del perno al pedir.
Se usa junto con

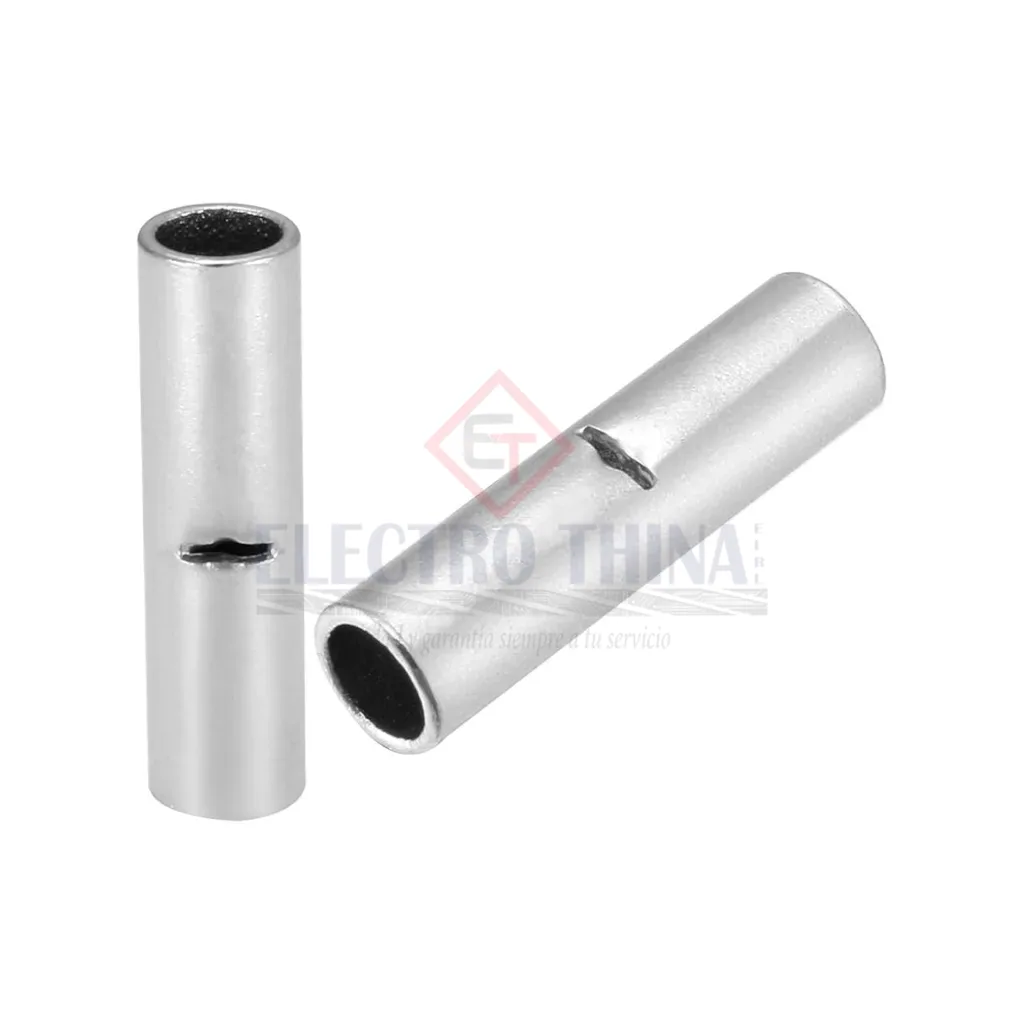

- Manguito de empalme de cobre estañado, para unir cables de cobre.
- Cable de cobre desnudo, uno de los cables que se termina.

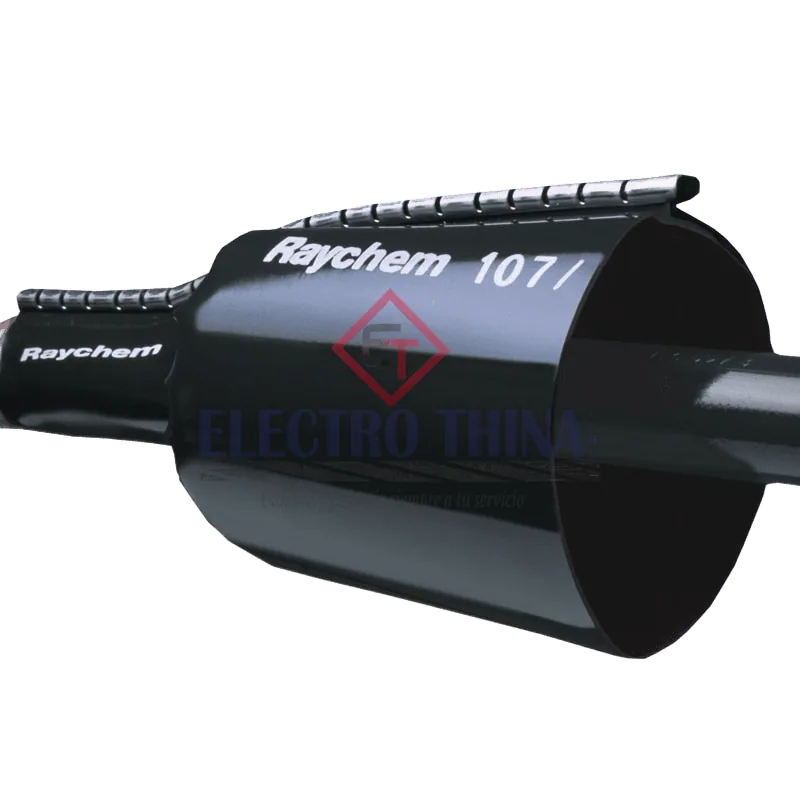

- Capuchón termocontraíble, para sellar la conexión.
- Cable concéntrico de cobre, otro cable que se termina.
Recomendaciones de uso
- Use el dado de la sección del terminal.
- Limpie el cable antes de introducirlo.
- Cubra el barril con termocontraíble o cinta.
Preguntas frecuentes
¿Qué secciones hay?
De 10 a 300 mm²: 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240 y 300.
¿En qué se diferencia del largo?
En el largo del barril: el corto es más compacto y el largo da más resistencia mecánica.
¿Con qué herramienta se instala?

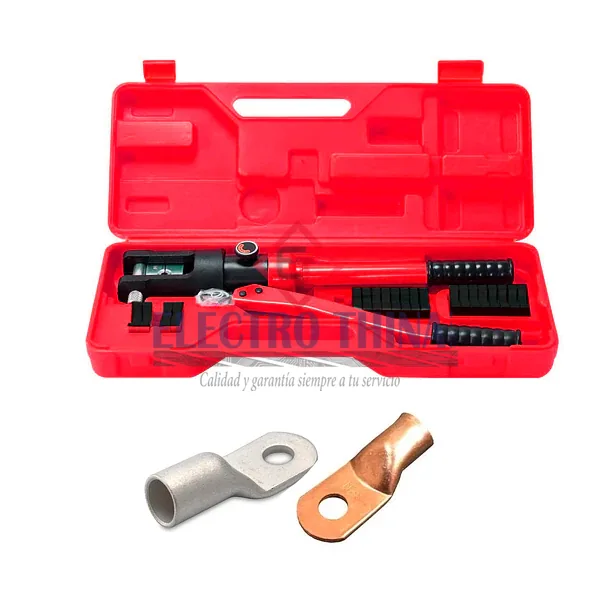

Con una prensa hidráulica y el dado de la sección.
Garantía 12 meses
Por defecto de fabricación, respaldada por el fabricante original.
Ficha Técnica
Descarga disponible con especificaciones completas y certificaciones.
Soporte Técnico
Ingenieros BT/MT/AT disponibles para asesoría de selección e instalación.
