Un poste de distribución parece una pieza simple, pero todo lo que lleva encima se sostiene con pernos, tuercas, arandelas y abrazaderas. Si la pieza es la equivocada, la cruceta se afloja, la retenida se suelta o el galvanizado se corroe en pocos años. Esta guía explica para qué sirve cada herraje, en qué parte del poste va, qué dicen las especificaciones técnicas peruanas y cómo elegir el diámetro, la longitud y el galvanizado. Al final hay una tabla resumen y las preguntas que más se repiten al comprar.

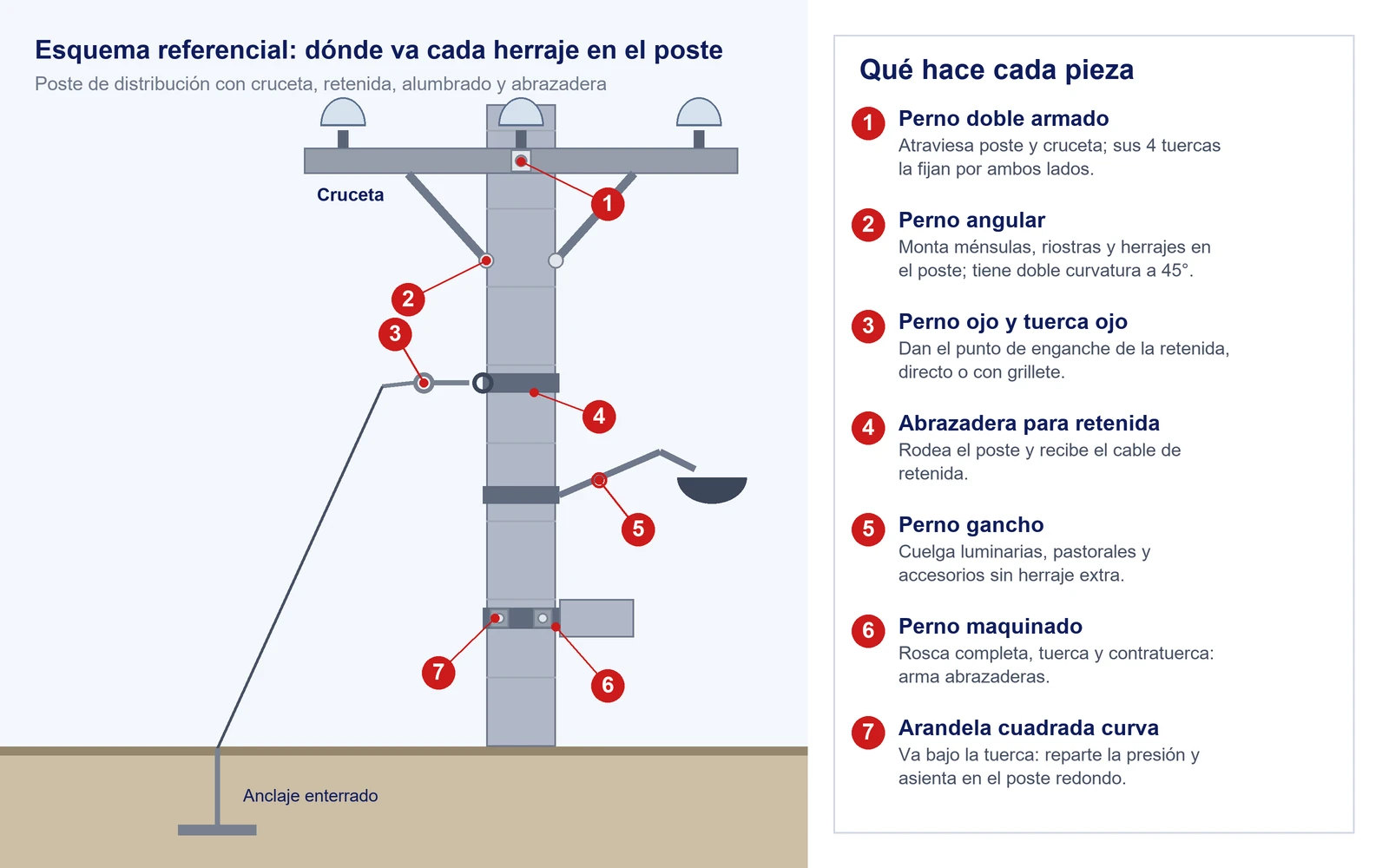

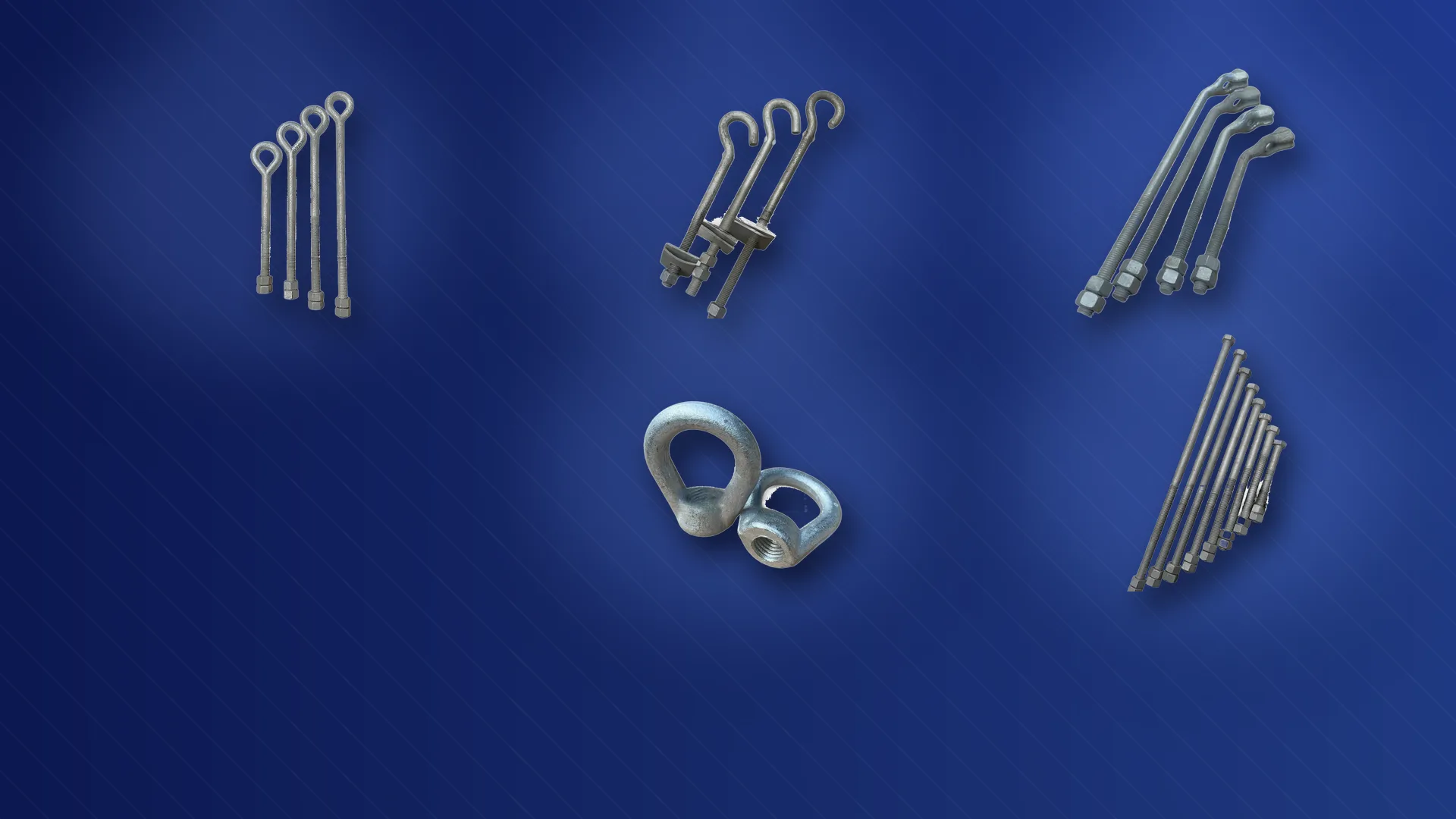

Qué hace cada herraje en un poste y por qué importa elegirlo bien
Los herrajes de un poste cumplen tres trabajos. Unen las piezas de la estructura, por ejemplo la cruceta con el poste. Dan puntos de enganche, como el ojo donde se amarra una retenida. Y reparten la presión para que el apriete no dañe el poste ni la cruceta. Todos trabajan a la intemperie, con viento, humedad, vibración y, en muchas zonas del Perú, contaminación o sal. Por eso casi todos son de acero forjado y van galvanizados en caliente.
No existe un perno universal. Un perno que sirve para montar una cruceta no es el indicado para tomar una retenida, y una abrazadera pensada para un pastoral de alumbrado público no sirve para anclar un cable. Elegir bien empieza por saber qué trabajo debe hacer la pieza.
Cuatro datos antes de elegir
Diámetro. El de 5/8 de pulgada (16 mm) es el más usado en redes de distribución y es el que piden las especificaciones peruanas de la DGE y de empresas distribuidoras como ELSE. El de 1/2 pulgada (13 mm) se reserva para cargas menores, y el de 3/4 pulgada, para esfuerzos mayores.
Longitud. Debe atravesar el poste o la cruceta, las arandelas y las tuercas, y dejar un pequeño sobrante de rosca. Más abajo hay una regla práctica para calcularla.
Tuercas y contratuercas. Cada perno viene con una cantidad definida. El perno maquinado y el perno ojo llevan una tuerca y una contratuerca. El perno doble armado lleva cuatro tuercas, dos en cada extremo.
Galvanizado. En caliente, según ASTM A153. Es lo que evita que el acero se oxide a la intemperie.
Los pernos según su función
En la categoría de pernos galvanizados hay cinco tipos. Se diferencian por la forma del extremo y por el trabajo que hacen.

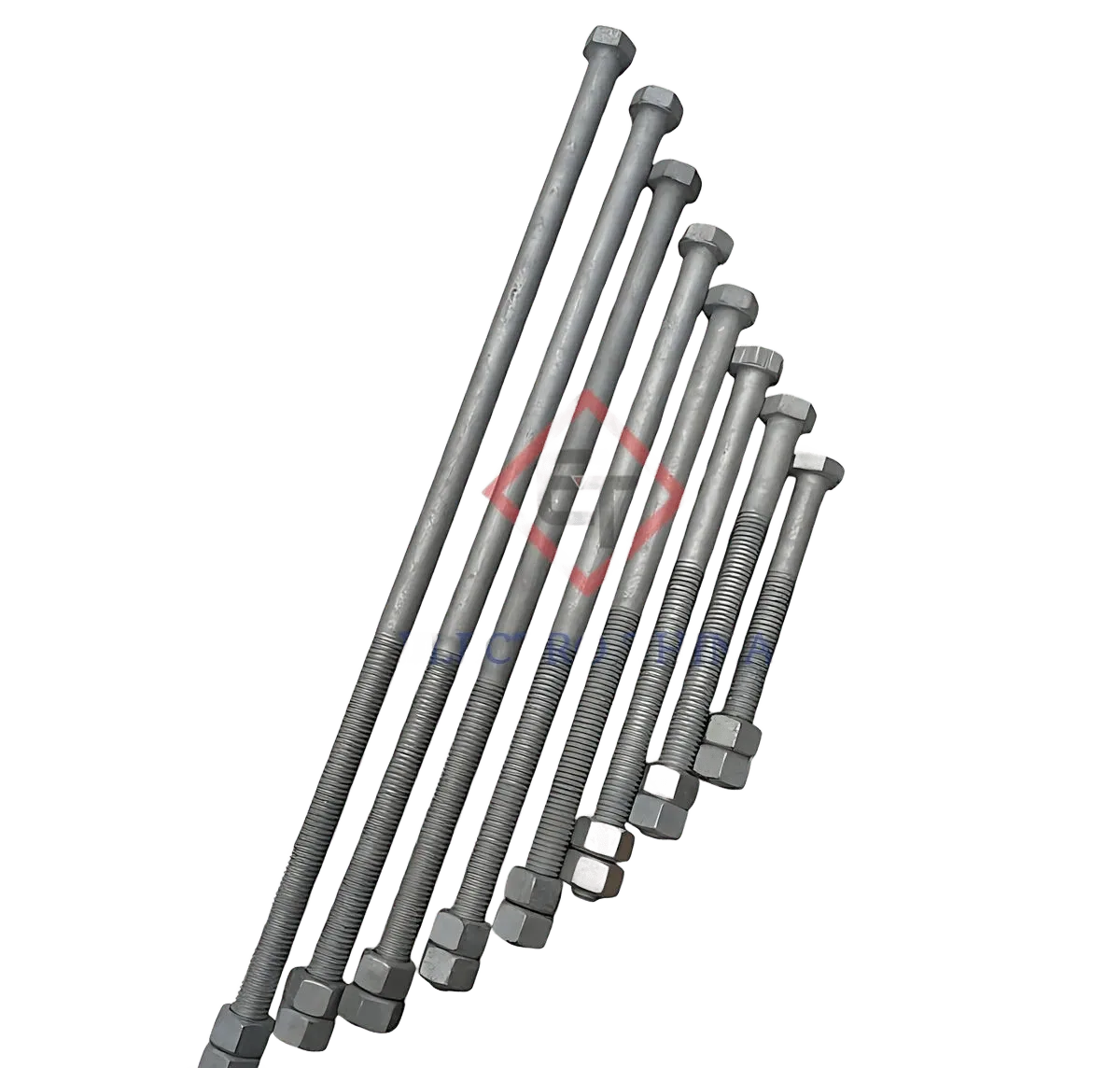

Perno maquinado: el perno pasante de la estructura
El perno maquinado es un perno recto con cabeza cuadrada y rosca, que atraviesa las piezas que une. Se usa para armar abrazaderas, fijar crucetas y completar uniones de la estructura. En la especificación peruana de la DGE (R.D. 026-2003-EM/DGE) es un perno forjado, galvanizado en caliente, que va con una tuerca cuadrada y una contratuerca. La carga mínima de rotura que pide la norma es de 55 kN en 5/8 de pulgada y de 35 kN en 1/2 pulgada.
Se ofrece en 1/2, 5/8 y 3/4 de pulgada y en longitudes de 2 a 24 pulgadas. La contratuerca no es un adorno: bloquea la tuerca y evita que la vibración del poste la afloje.
Perno angular: ménsulas y herrajes con doble curvatura
El perno angular tiene una doble curvatura a 45° y se usa para montar crucetas, ménsulas y herrajes en postes de distribución. Es de acero forjado SAE 1020 con galvanizado en caliente, de 5/8 de pulgada, y se ofrece de 6 a 16 pulgadas. En su extremo roscado puede recibir una tuerca ojo para conectar retenidas y accesorios.
Perno doble armado: la cruceta sujeta por ambos lados
El perno doble armado es un perno con rosca en toda su longitud y cuatro tuercas, dos en cada extremo. Atraviesa el poste y deja la cruceta sujeta por ambos lados, con mejor resistencia al aflojamiento por vibración que un perno de una sola tuerca. Se usa para montar crucetas de madera o de concreto y para reforzar estructuras de ángulo y de remate. Es de 5/8 de pulgada y se ofrece de 8 a 26 pulgadas.
La norma peruana de la DGE pide cuatro tuercas y cuatro contratuercas, y una carga mínima de rotura de 55 kN en 5/8 de pulgada. Las longitudes de referencia varían: 457 mm en la DGE y 508 mm en una especificación de ELSE. Por eso conviene medir el poste y no elegir por costumbre.
Perno ojo: el punto de enganche de la retenida
El perno ojo termina en un ojal circular forjado, sin soldadura. Sirve para enganchar el grillete lira, las retenidas y los herrajes de una cadena de aisladores. La especificación de la DGE pide un perno ojo forjado de 16 mm por 250 mm, con tuerca y contratuerca y una carga mínima de rotura de 55 kN; la ficha del producto indica una rotura mínima de 56 kN en 5/8 de pulgada. Se ofrece de 6 a 16 pulgadas en 5/8 y en 3/4 de pulgada.
Perno gancho: para colgar luminarias y accesorios
El perno gancho tiene un extremo roscado y el otro doblado en gancho forjado. Permite colgar luminarias, pastorales y accesorios del poste sin herrajes adicionales. Este perno no aparece definido en las normas peruanas de la DGE, de modo que su uso lo define el proyecto: en las tiendas de materiales eléctricos se vende tanto como accesorio de suspensión de cable autoportante en baja tensión como para colgar accesorios en crucetas. Es de 5/8 de pulgada, incluye una tuerca y dos arandelas y se ofrece de 6 a 12 pulgadas.
Gancho u ojo
El gancho es más rápido de enganchar, pero el ojo cerrado es más seguro cuando la carga no debe soltarse. Para retenidas se usa el perno ojo o la tuerca ojo. El perno gancho se reserva para accesorios livianos.
Si tiene dudas, confirme con el proyecto el esfuerzo que debe soportar el punto de enganche antes de comprar.
Tuercas y arandelas: lo que reparte la presión
En la categoría de tuercas y arandelas están las piezas que completan el perno. Parecen secundarias, pero de ellas depende que el apriete no dañe el poste.
La tuerca ojo es de acero forjado y se enrosca en el extremo del perno para tener un ojal de enganche. La de 5/8 de pulgada resiste 55 kN y la de 3/4, 77 kN, según la ficha. La tuerca gancho cumple la misma función con un gancho curvo, para accesorios livianos.
Las arandelas son cuadradas y se colocan bajo la tuerca y bajo la cabeza del perno. La arandela cuadrada curva copia la forma redonda del poste y asienta mejor; la arandela cuadrada plana se usa sobre superficies planas, como una cruceta. La DGE pide arandelas de 76 mm por 5 mm (curva) y de 57 mm por 5 mm (plana, 2 1/4 por 3/16 de pulgada), con un agujero de 17,5 mm para un perno de 16 mm. Si la arandela es muy pequeña, la tuerca se hunde en la madera o en el concreto.
Siempre con arandela
Coloque una arandela cuadrada bajo cada tuerca y bajo la cabeza del perno. Sin ella, la presión se concentra en un punto y el herraje se afloja o daña el poste.
Abrazaderas: cuando no se perfora el poste
Las abrazaderas para postes rodean el poste y evitan perforarlo. Se eligen por el diámetro del poste en el punto de montaje.
Abrazadera para retenida. Se coloca alrededor del poste y recibe el cable de retenida. Se ofrece de 130 a 260 mm. Existe además la abrazadera de 4 cuerpos, para postes de 150 a 250 mm.
Abrazadera para pastoral simple y para pastoral doble. Son de alumbrado público: fijan el brazo de la luminaria al poste. No sostienen conductores.
Abrazadera tipo Cash. También se llama Cas o de riostra. Sujeta bastidores, ménsulas y herrajes al poste, de 180 a 280 mm. ELSE la describe con tres pernos.
Abrazadera Unifix. Tiene un sistema de fijación integrado que evita los pernos sueltos al trabajar en altura. Es para postes de 120 a 250 mm.
Abrazadera para mástil. Fija mástiles de iluminación y antenas de 1 a 2,5 pulgadas.
Abrazadera para cable N2XSY. Sujeta este cable de media tensión sin dañar su aislamiento, en secciones de 35 a 240 mm².
Retenidas: plancha gancho, grilletes y adaptadores
Una retenida compensa el esfuerzo del conductor en postes de fin de línea y de ángulo. Está formada por un anclaje enterrado, el cable y un punto de enganche en el poste. Ese punto puede ser una abrazadera para retenida, una plancha gancho que se acopla al orificio de un poste de concreto centrifugado, o un perno ojo con su tuerca ojo. El anclaje enterrado se hace con una varilla de anclaje.

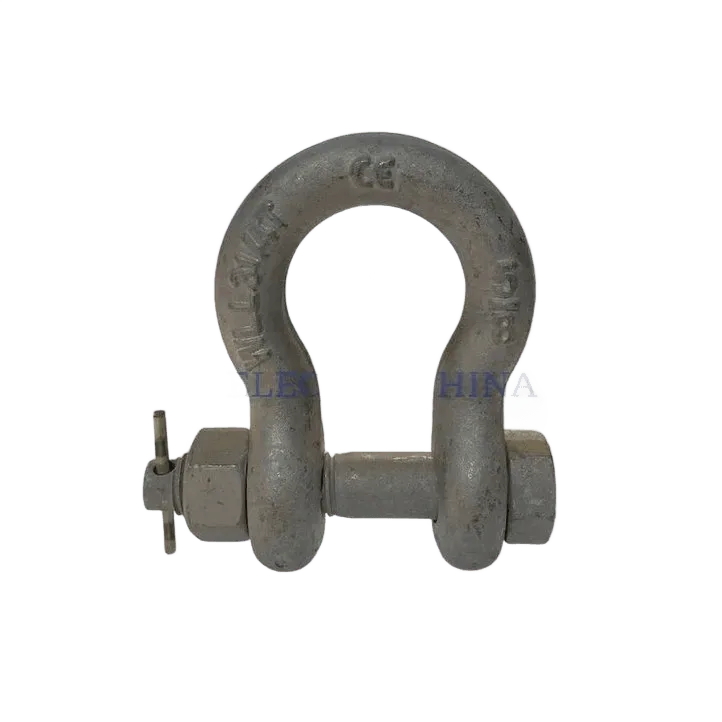

Entre el ojo y el cable o la cadena de aisladores se usan grilletes y adaptadores. El grillete recto soporta cargas en línea sin desplazamiento lateral, y el grillete tipo lira permite cierto movimiento del herraje. Ambos se ofrecen en 5/8 de pulgada con una carga de rotura de 70 kN. Para cadenas de aisladores de suspensión, el adaptador anillo bola une el aislador con el herraje mediante un acople de rótula cuyas dimensiones define la norma IEC 60120. Para montar aisladores carrete en baja tensión existe además el clevis portalínea unipolar 53-1. Si quiere saber qué aislador corresponde a cada uso, lea la guía de tipos de aisladores eléctricos.
Galvanizado: el dato que cambia la vida útil
El galvanizado en caliente cubre el acero con una capa de zinc que lo protege de la corrosión. La norma ASTM A153 define el espesor mínimo para herrajes y sujetadores. Según la Asociación Americana de Galvanizadores (AGA), un sujetador de más de 3/8 de pulgada, como un perno de 5/8, recibe un promedio de 381 g/m² de zinc, que equivalen a unos 53 micrones, con un mínimo de 305 g/m² (43 micrones) en cada pieza. Las roscas quedan exentas de esa medida porque las tuercas se roscan después con holgura.
El electrogalvanizado, en cambio, deposita una capa mucho más delgada, de unos 25 micrones o menos, y no se recomienda para la intemperie. Para un poste, pida siempre galvanizado en caliente. En zonas costeras o industriales, revise las piezas en los mantenimientos: el zinc se consume con el tiempo y las piezas dañadas deben cambiarse.
Dos precauciones de montaje: no repase las roscas después de galvanizar, porque se retira el zinc, y ajuste con llaves adecuadas para no dañar el recubrimiento. La norma de montaje de la DGE (R.D. 016-2003-EM/DGE) pide verificar el ajuste final de los pernos con torquímetro, con los torques que apruebe la supervisión.
Cómo elegir la longitud del perno
La longitud es la causa más común de compras equivocadas. Un perno corto no cierra el apriete, y uno demasiado largo deja un sobrante de rosca que estorba y se corroe. La regla práctica es sumar:
El diámetro del poste o el espesor de la cruceta en el punto de montaje.
El espesor de las arandelas y de las tuercas (y de la contratuerca, si la lleva).
Un sobrante de rosca de 1 a 2 pulgadas.
Con ese total, elija la longitud comercial inmediatamente mayor. Los pernos de 5/8 de pulgada se venden en medidas de 6 a 26 pulgadas, según el tipo. En las ofertas peruanas verá las medidas en pulgadas o en milímetros: 10 pulgadas son 254 mm, y 5/8 de pulgada son 16 mm.
Una regla práctica, no una norma
La suma anterior es una regla de montaje, no una exigencia de la norma peruana, que no fija cuánto debe sobresalir la rosca. Si su proyecto define la longitud, siga el proyecto. Si tiene dudas, envíenos el diámetro del poste y qué va a fijar, y le indicamos la medida.
Resumen: qué herraje corresponde a cada uso
Pieza | Para qué sirve | Se acompaña de | Dato clave |
|---|---|---|---|
Perno maquinado | Unir piezas y armar abrazaderas | Tuerca y contratuerca, arandelas | 5/8 pulgada: 55 kN (DGE) |
Perno angular | Montar ménsulas y herrajes | Tuerca, arandela curva | Doble curvatura a 45° |
Perno doble armado | Montar la cruceta por ambos lados | 4 tuercas, arandelas | Rosca en toda la longitud |
Perno ojo | Enganchar retenidas y grilletes | Tuerca y contratuerca | 55 kN (DGE) |
Perno gancho | Colgar luminarias y accesorios | Tuerca y 2 arandelas | Uso definido por el proyecto |
Tuerca ojo | Dar un ojal de enganche en el perno | Perno angular o maquinado | 5/8: 55 kN; 3/4: 77 kN |
Arandela cuadrada curva | Asentar la tuerca en un poste redondo | Cualquier perno pasante | 76 x 76 x 5 mm (DGE) |
Abrazadera para retenida | Tomar el cable de retenida | Grillete, cable | De 130 a 260 mm |
Plancha gancho | Anclar la retenida en poste centrifugado | Grillete recto, varilla | Para el orificio del poste |
Errores frecuentes al elegir herrajes
Comprar un perno de longitud igual al poste, sin sumar arandelas, tuercas y sobrante de rosca.
Colocar el perno sin arandela cuadrada, de modo que la tuerca se hunde en el poste o en la cruceta.
Usar un perno gancho donde se necesita un perno ojo, y arriesgar que la carga se suelte.
Olvidar la contratuerca en un punto con vibración.
Elegir una pieza electrogalvanizada para un poste a la intemperie.
Repasar la rosca después de galvanizar o ajustar con una llave que muerde el zinc.
Usar una abrazadera de pastoral para tomar una retenida, o una de retenida para alumbrado: son piezas con funciones distintas.
Preguntas frecuentes
¿Cuál es la diferencia entre un perno ojo y un perno gancho?
El perno ojo termina en un ojal cerrado, forjado sin soldadura, y se usa para enganchar retenidas, grilletes y cadenas de aisladores. El perno gancho termina en un gancho abierto y sirve para colgar luminarias y accesorios livianos. Donde la carga no debe soltarse, se usa el ojo.
¿Qué es un perno doble armado y para qué se usa?
Es un perno con rosca en toda su longitud y cuatro tuercas, dos en cada extremo. Atraviesa el poste y sujeta la cruceta por ambos lados, y se usa para crucetas de madera o de concreto y para estructuras de ángulo y de remate.
¿Qué diámetro de perno conviene en un poste de distribución?
El de 5/8 de pulgada (16 mm) es el más común y el que piden las especificaciones de la DGE y de ELSE. El de 1/2 pulgada se usa para cargas menores y el de 3/4 pulgada, para esfuerzos mayores. El proyecto define el diámetro.
¿Cuánta carga resiste un perno de 5/8 de pulgada?
La norma peruana de la DGE pide una carga mínima de rotura de 55 kN para los pernos maquinado, ojo y doble armado de 5/8 de pulgada, y de 35 kN para los de 1/2 pulgada. Algunos fabricantes indican valores algo mayores. Es una carga de rotura, no de trabajo: el diseño usa factores de seguridad.
¿Para qué sirve la arandela cuadrada curva?
Se coloca bajo la tuerca para repartir la presión y copiar la forma del poste redondo, de modo que la tuerca no se hunda. En superficies planas, como una cruceta, se usa la arandela cuadrada plana.
¿Para qué sirve la contratuerca?
Bloquea la tuerca contra el perno e impide que la vibración la afloje con el tiempo. Los pernos maquinado y ojo llevan una tuerca y una contratuerca.
¿Cómo sé qué longitud de perno necesito?
Sume el diámetro del poste o el espesor de la cruceta, las arandelas, las tuercas y de 1 a 2 pulgadas de rosca sobrante, y elija la longitud comercial siguiente. Si no está seguro, envíenos el diámetro del poste y qué va a fijar.
¿Por qué los herrajes deben ser de galvanizado en caliente?
Porque el zinc de una capa en caliente, de unos 43 a 53 micrones en un perno de 5/8, protege el acero durante años a la intemperie. El electrogalvanizado es mucho más delgado y se corroe antes.
¿Qué abrazadera uso para una retenida?
La abrazadera para retenida, que rodea el poste y recibe el cable, en el diámetro que corresponda al poste. Para un poste de concreto centrifugado con orificio previsto se puede usar una plancha gancho.
Normas y fuentes consultadas
DGE, R.D. 026-2003-EM/DGE, Especificaciones técnicas para el suministro de materiales y equipos de líneas y redes primarias para electrificación rural: ETS-LP-18 (accesorios metálicos para postes y crucetas), ETS-LP-19 (retenidas) y ETS-LP-14 (adaptadores y grilletes).
DGE, R.D. 016-2003-EM/DGE, Especificaciones técnicas de montaje de líneas y redes primarias para electrificación rural, apartado 2.7.2 (ajuste final de pernos).
ELSE, Especificaciones técnicas de materiales de ferretería para redes de media tensión (ETS-MT-01), proceso de compra 2021.
ASTM A153, Zinc Coating (Hot-Dip) on Iron and Steel Hardware, y datos de espesor de la Asociación Americana de Galvanizadores.
IEEE C135.1 (antes ANSI C135.1), pernos y tuercas de acero galvanizado para líneas aéreas, e IEEE C135.80-2023, Fasteners for Overhead Line Construction.
ANSI C135.4 y C135.5, pernos ojo y tuercas ojo de acero galvanizado.
IEC 60120, dimensiones de los acoplamientos de rótula para elementos de cadenas de aisladores.
Fichas técnicas de los productos de Electro Thina de esta categoría.
